GSJ系列管路視鏡

發布時間：2019-11-05 09:10 瀏覽次數：11728

產品詳細介紹

用途：

GSJ系列管路視鏡是我公司按照化工部（HG）標準生產、制造的一種管路監視裝置。該系列產品與設備之間采用法蘭連接形式（也可根據用戶要求做成螺紋連接形式），可垂直或橫向安裝于管路中。該產品廣泛應用于石油、化工、電力、冶金、醫藥等領域，可直接對管路中流體的工作狀態進行觀測。

技術參數：

型號	結構形式	設計溫度(℃)	公稱壓力(MPa)	公稱直徑(DN)	接液材質代號	標準號

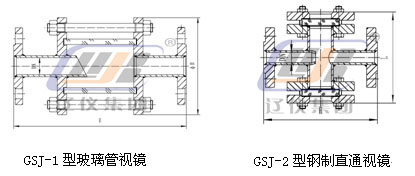

GSJ-1	玻璃管視鏡	0~200	0.25、0.6	25~100	Ⅰ：碳鋼 Ⅱ：不銹鋼 Ⅲ：襯里	HGS07-126、127
GSJ-2	鋼制直通視鏡	0~200	0.25、0.6	15~200		HGS07-101~104
GSJ-3	鋼制直通異徑視鏡	0~200	0.25、0.6	25~100		HGS07-105、106
GSJ-4	鋼制三通視鏡	0~200	0.25、0.6	25~100		HGS07-115~118
GSJ-5	絲扣連接浮球視鏡	0~200	0.6	20~50		HGS07-128
GSJ-6	法蘭連接浮球視鏡	0~200	0.6	65~150		HGS07-129
