測 量 介 質：

測量可能范圍：

正常工作范圍：

準確度等級：

重  復  性：

輸 出 信 號：

工 作 電 源：

介 質 溫 度：

工 作 壓 力：

壓 力 損 失：

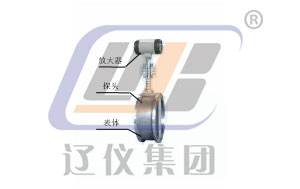

傳感器材質：

防 護 等 級：

管 道 口 徑：

防 爆 等 級：

電路放大器環境條件：

蒸汽（飽和蒸汽和過熱蒸汽）、空氣、一般氣體和液體。

雷諾數為8000～7000000.

雷諾數為2000～7000000.

液體: ±1.0%; 氣體: ±1.5%; 蒸汽:  ±1.5%。

液體：0.3%;   氣體：0.5%;   蒸汽:  0.5%。

三線制4～20 mA標準電流信號。

三線制電壓脈沖。

+12VDC、+24VDC、  電池3.6V14Ah。

普通型-40～250℃；高溫型-40～350℃.（需定做）

0～2.5Mpa。（大于0～2.5Mpa，按訂貨要求生產）

△P=1.1xrxV2(式中△P: 壓力損失Pa; V:流速m/s; r:流體重度kgt/m)。

碳鋼；不銹鋼。

IP65

25～300mm （中間任意口徑）

ExibIIc T1-T5

溫度：-40～55℃；濕度：≤85%RH。

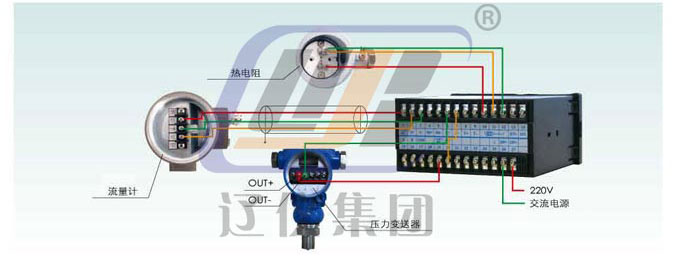

流量輸入信號

壓力輸入信號　

（補償信號）　

溫度輸入信號　

（補償信號）　

輸出信號（選配）　

測 量 精 度

運 算 精 度

通訊功能(選配)

a.  傳感器：差壓、比例、頻率或脈沖

b.  信號類型：0 ～ 10mA、4 ～ 20mA或0 ～ 5000HZ (V低<1V, V高>5V)

a.  傳感器：壓力變送器

b.  信號類型：0 ～ 10mA、4 ～ 20mA

a.  傳感器：溫度變送器、鉑電阻

b.  信號類型：0 ～ 10mA、4 ～ 20mA或Pt100等

模擬輸出4～20 mA或開關量輸出50V/30 mA接點

模擬量優于0.2%，頻率量優于0.1%

優于2×10^-5%

具有RS485或RS232通訊接口，防雷電保護。

具有多種流量運算模式，可程序設定組合。
具有密度自動補償功能，可程序設定組合。

顯 示 功 能

自動修復功能

斷電功能保護

工 作 電 源

輸 出 電 源

工 作 環 境

安 裝 方 式

開 孔 尺 寸

外 形 尺 寸

重　　　　量　

可顯示累積流量、瞬時流量、累積熱量、瞬時熱量、差壓、頻率、密度、壓力、溫度、熱焓，年，月，日，時，分，秒及查詢、停電和來電時間記錄。

除軟件看門狗外，硬件系統配置有看門狗，上掉電復位系統，一旦程序出錯，或以外死機，可保證儀表強行恢復運行。

機內的運算結果和用戶設定的數據在斷電時不會丟失，保存時間在十年以上。

AC：220V±15%    功耗：小于5W

DC：24/2W        DC:  12V/1W

溫度：0 ～ 50℃     濕度：＜85%RH

模式和豎式

橫表：152±0.5×76±0.5 (寬×高，單位mm)

豎表：76±0.5×152±0.5 (寬×高，單位mm)

橫表：160×80×140(寬×高×深，單位mm)

豎表：80×160×140(寬×高×深，單位mm)

約1.0kg
